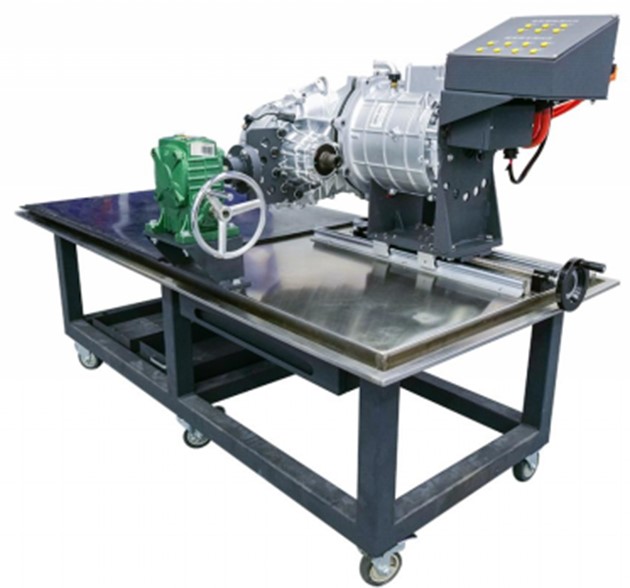

高壓配電總成及電機控制器拆裝專用工作臺

一、產品概述

1.拆解比亞迪E5純電動車主要功能為驅動電機及減速箱的拆卸、提升拆解、翻轉等幾個功能。比亞迪E5（包括驅動電機，電機控制系統）

二、技術參數

1.拆解驅動電機總成

1.1拆解臺采用手動減速器可將電機左右移動。減速箱拆解后，可將電機左移至左端位置，為拆解減速箱提供空間。操作區容納空間：600*500mm，電機平臺移動最大行程：500mm。

1.2減速箱翻轉機構翻轉角度360°翻轉，由渦輪蝸桿減速機帶動，渦輪蝸桿減速機具備自鎖功能，蝸桿端部配置手輪，可手動任意角度翻轉拆卸的減速箱。齒輪托架：固定式，減速機殼體托架：固定式。

1.3拆解車移動平臺承重：150kg，下配有腳輪，可人工拖動，方便搬移。

1.4拆解車下部配有工具盒，用于存放拆解電機用的手動、電動工具。

1.5電機拆裝臺為手推車結構，可滿足電機減速機人工拖動的需求。

2.動力總成技術參數

電動機最大輸出扭矩：310N.m/(0～4929rpm)/30s

電動機額定扭矩：160N.m/(0～4775rpm)/持續

電動機最大輸入功率160kW/(4929～12000rpm)/30s

電動機額定功率：80kW/(4775～12000rpm)/持續

電動機最大輸出轉速(包括驅動最高輸入轉速和隨動最高輸入轉速)：12000rpm

電動力總成總成重量： 103kg

電機軸中心與差速器中心的距離： 239mm

變速箱潤滑油量： 1.85～1.95L

變速箱潤滑油類型：齒輪油SAE75W-90。

1.6智能信息采集檢測箱

實訓臺配套智能信息采集檢測箱，箱體表面噴涂高附著力磨砂黑色烤漆，工藝精湛，美觀大方。

智能信息采集檢測箱裝有電機低壓控制信號輸入及輸出插頭，插頭采用新能源原車低壓信號插頭，最大程度上貼合實車部件教學。

智能信息采集檢測箱裝有電機三相電源輸入線纜插座，學生可通過配套電機三相線纜完成驅動能量供給平臺與智能信息采集檢測箱之間的高壓線路裝配與連接。

智能信息采集檢測箱裝有低壓通訊線纜插座，學生可通過配套低壓通信線束完成驅動能量供給平臺與智能信息采集檢測箱之間的低壓線路裝配與連接。

可借助萬用表完成定子繞組相間電壓信號檢測。

設備配套有電機三相電壓信號.電機旋變信號檢測點，可借助示波器等設備對該信號波形進行診斷與分析。

檢測面板采用亞克力材質，表面經特殊工藝噴涂底漆處理；裝配具有保護功能的檢測端子，檢測端子名稱采用白色字體絲印。
