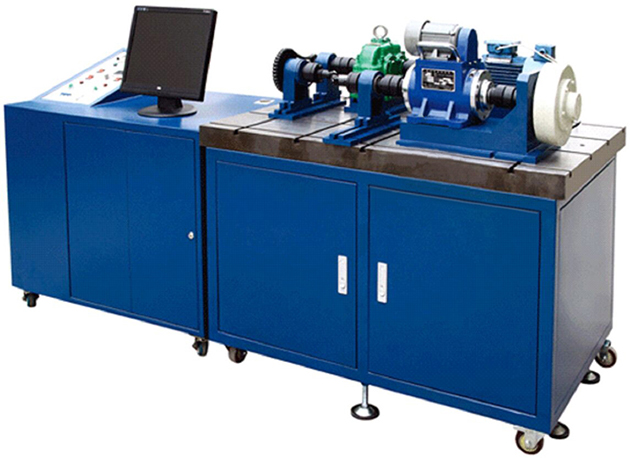

SBJX-CZ型機械傳動創意組合測試實驗臺
機械傳動創意組合測試實驗臺以新型實驗臺、人機工程學等綜合因素而設計，保證了機械傳動性能綜合測試實驗臺的方便性、實用性，同時也保證了實驗教學功能和科研生產功能。能快速組裝多種組合機械傳動,測試各種傳動的速比、轉矩、效率，可恒定加載、恒轉速、恒轉矩，同步適時或連續采樣，能自由進行數據采集處理、工況控制與實驗結果自動輸出。控制精度為1%，測量精度為1%。
一、 功能簡介：
1、 利用實驗臺的自動控制測試技術能自動測試出機械傳動性能參數、如轉速n (r/min)、扭矩M (N.m)、功率N(K.w)，并自動繪制出傳動比、扭矩、轉速等曲線；
2、 通過對某種機械傳動裝置和傳動方案性能參數曲線的測試、來分析比較機械傳動的性能特點；
3、 實驗臺可替代傳統的單一試驗臺進行有關類型機械傳動的基本實驗。如，V帶傳動實驗、同步帶傳動實驗、擺線針輪傳動實驗和進行多級組合傳動系統布置優化實驗。如：鏈—齒輪及齒輪—鏈組合實驗；鏈—蝸輪蝸桿及蝸輪蝸桿—鏈組合實驗；鏈—擺線針輪及擺線針輪—鏈組合實驗等26組機械傳動方案測試搭接實驗；
4、可用于生產科研實際，在10N.m-50N.m范圍內對各種新型齒輪減速器、變速軸承減速器的測試。
二、機械傳動性能綜合測試實驗臺傳動系統組合方案：
1、V帶傳動實驗
變頻調速電機—10N轉矩轉速傳感器—V帶及帶輪—50N轉矩轉速傳感器—磁粉制動器
2、同步帶傳動實驗
變頻調速電機—10N轉矩轉速傳感器—同步帶及同步帶輪—50N轉矩轉速傳感器—磁粉制動器
3、鏈輪傳動實驗
變頻調速電機—10N轉矩轉速傳感器—滾子鏈及鏈輪—50N轉矩轉速傳感器—磁粉制動器
4、齒輪傳動實驗
變頻調速電機—10N轉矩轉速傳感器—直齒圓柱齒輪變速組合—50N轉矩轉速傳感器—磁粉制動器
5、擺線針輪傳動實驗
變頻調速電機—10N轉矩轉速傳感器—擺線針輪減速器—50N轉矩轉速傳感器—磁粉制動器
6、蝸輪蝸桿傳動實驗
變頻調速電機—10N轉矩轉速傳感器—蝸輪減速器—50N轉矩轉速傳感器—磁粉制動器
7、V帶—齒輪組合實驗
變頻調速電機—10N轉矩轉速傳感器—V帶及帶輪—直齒圓柱齒輪變速組合—50N轉矩轉速傳感器—磁粉制動器
8、齒輪—V帶組合實驗
變頻調速電機—10N轉矩轉速傳感器—直齒圓柱齒輪變速組合—V帶及帶輪—50N轉矩轉速傳感器—磁粉制動器
9、同步帶—齒輪組合實驗
變頻調速電機—10N轉矩轉速傳感器—同步帶及同步帶輪—直齒圓柱齒輪變速組合—50N轉矩轉速傳感器—磁粉制動器
10、齒輪—同步帶組合實驗
變頻調速電機—10N轉矩轉速傳感器—直齒圓柱齒輪變速組合—同步帶及同步帶輪—50N轉矩轉速傳感器—磁粉制動器
11、鏈—齒輪組合實驗
變頻調速電機—10N轉矩轉速傳感器—滾子鏈及鏈輪—直齒圓柱齒輪變速組合—50N轉矩轉速傳感器—磁粉制動器
12、齒輪—鏈組合實驗
變頻調速電機—10N轉矩轉速傳感器—直齒圓柱齒輪變速組合—滾子鏈及鏈輪—50N轉矩轉速傳感器—磁粉制動器
13、 V帶—鏈傳動組合實驗
變頻調速電機—10N轉矩轉速傳感器—V帶及帶輪—滾子鏈及鏈輪—50N轉矩轉速傳感器—磁粉制動器
14、鏈—V帶組合實驗
變頻調速電機—10N轉矩轉速傳感器—滾子鏈及鏈輪—V帶及帶輪—50N轉矩轉速傳感器—磁粉制動器
15、V帶—蝸輪蝸桿組合實驗
變頻調速電機—10N轉矩轉速傳感器—V帶及帶輪—蝸輪減速器—50N轉矩轉速傳感器—磁粉制動器
16、蝸輪蝸桿—V帶組合實驗
變頻調速電機—10N轉矩轉速傳感器—蝸輪減速器—V帶及帶輪—50N轉矩轉速傳感器—磁粉制動器
17、同步帶—蝸輪蝸桿組合實驗
變頻調速電機—10N轉矩轉速傳感器—同步帶及同步帶輪—蝸輪減速器—50N轉矩轉速傳感器—磁粉制動器
18、蝸輪蝸桿—同步帶組合實驗
變頻調速電機—10N轉矩轉速傳感器—蝸輪減速器—同步帶及同步帶輪—50N轉矩轉速傳感器—磁粉制動器
19、鏈—蝸輪蝸桿組合實驗
變頻調速電機—10N轉矩轉速傳感器—滾子鏈及鏈輪—蝸輪減速器—50N轉矩轉速傳感器—磁粉制動器
20、蝸輪蝸桿—鏈組合實驗
變頻調速電機—10N轉矩轉速傳感器—蝸輪減速器—滾子鏈及鏈輪—50N轉矩轉速傳感器—磁粉制動器
21、V帶—擺線針輪組合實驗
變頻調速電機—10N轉矩轉速傳感器—V帶及帶輪—擺線針輪減速器—50N轉矩轉速傳感器—磁粉制動器
22、擺線針輪—V帶組合實
變頻調速電機—10N轉矩轉速傳感器—擺線針輪減速器—V帶及帶輪—50N轉矩轉速傳感器—磁粉制動器
23、同步帶—擺線針輪組合實驗
變頻調速電機—10N轉矩轉速傳感器—同步帶及同步帶輪—擺線針輪減速器—50N轉矩轉速傳感器—磁粉制動器
24、擺線針輪—同步帶組合實驗
變頻調速電機—10N轉矩轉速傳感器—擺線針輪減速器—同步帶及同步帶輪—50N轉矩轉速傳感器—磁粉制動器
25、鏈—擺線針輪組合實驗
變頻調速電機—10N轉矩轉速傳感器—滾子鏈及鏈輪—擺線針輪減速器—50N轉矩轉速傳感器—磁粉制動器
26、擺線針輪—鏈組合實驗
變頻調速電機—10N轉矩轉速傳感器—擺線針輪減速器—滾子鏈及鏈輪—50N轉
三、主要技術參數及性能指標：
1、 動力部分
1) 三相感應變頻電機：
額定功率0.55KW；
同步轉速1500r/min；
輸入電壓380V。
2) 變頻器：
變頻范圍 2～200 HZ；
功率：0.75KW；
2、測試部分
1) 轉矩轉速傳感器：
額定轉矩 10N.m；
轉速范圍 0～6000r/min。
2) 轉矩轉速傳感器：
額定轉矩 50N.m；
轉速范圍 0～6000r/min。
3、被測部分
1) 直齒圓柱齒輪減速器：
減速比 1：5；
齒數Z1=19；
Z2=95。
2) 擺線針輪減速器：
減速比1：9。
3) 蝸輪減速器：
減速比 1：10；
蝸桿頭數Z1=1；
中心距a=50ｍｍ。
4) 同步帶傳動：
帶輪齒數Z1=18 Z2=25 ；
節距LP=9.525；
L型同步帶 3×16×80。
5) 三角帶傳動：
帶輪基準直徑 D1=70mm、D2=115mm；
0型帶L內=900mm；
帶輪基準直徑 D1=76mm D2=145mm
帶輪基準直徑 D1=70mm D2=88mm；
0型帶L內=630mm。
6) 鏈傳動：
鏈輪 Z1=17 、Z2=2；
滾子鏈 08A－1×72；
滾子鏈 08A－1×52；
滾子鏈 08A－1×68。
4、磁粉加載：
磁粉制動(加載)器：額定轉矩50N.m；
激磁電流0～2A；
允許滑差功率1.1KW。
5、主實驗臺：
以型鋼作為主框架、1.5mm厚的優質鐵皮（經特殊防銹處理）等制作而成，全部經過特殊防銹處理、放光噴塑，外形美觀大方；
機械傳動創意組合測試實驗平臺采用厚度為60mm的鑄造平板，經過刨、銑、磨等多道加工工藝制作而成，多條T形槽可方便的固定各種加速器、軸承座；
尺寸：1200(長)×780(寬)×845(高)；（單位：mm）
重量：約450Kg；
6、電氣控制實驗臺：
以型鋼作為主框架、1.5mm厚的優質鐵皮（經特殊防銹處理）等制作而成，全部經過特殊防銹處理、放光噴塑，外形美觀大方；
主電路：本實驗臺強電控制部分均隱藏于電氣控制柜，可電路設有過載保護、短路保護等功能，使用安全可靠；
控制電路：所有控制電路均為DC24V控制，且控制直流電源自帶短路保護，外部連接控制導線均為高絕緣保護的連接導線。
尺寸：900(長)×780(寬)×845(高)；（單位：mm）
重量：約60Kg；
7、數據采集控制系統：
工業控制計算機：2內存、500G硬盤；
19寸液晶顯示器；
數據采集控制軟件。
四、機械傳動創意組合測試實驗裝置詳細配置
|
序號 |
名稱 |
型號 |
數量 |
備注 |
|
1 |
工作臺及電器控制柜 |
DB-JLC01 |
1臺 |
上海碩博 |
|
2 |
電腦主機 |
I3處理器2內存、500G硬盤 |
1臺 |
HP |
|
3 |
19寸液晶顯示器 |
|
1臺 |
HP |
|
4 |
數據采集卡 |
PCI1710U |
1張 |
研華工控 |
|
5 |
接線端子 |
ADAM-3968 |
1張 |
研華工控 |
|
6 |
電纜 |
PCL-1068-2E |
1根 |
研華工控 |
|
7 |
轉矩轉速傳感器 |
量程10NM |
1臺 |
三承恒薇 |
|
8 |
轉矩轉速傳感器 |
量程50NM |
1臺 |
三承恒薇 |
|
9 |
三相變頻調速電機 |
AC380V 0.75KW 1480R/MIN |
1臺 |
德東電機 |
|
10 |
變頻器 |
AC220V 0.75KW |
1臺 |
緯創 |
|
11 |
磁粉制動(加載)器 |
FZ-550NM |
1臺 |
海安前衛 |
|
12 |
磁粉加載器控制電源 |
面板IV |
1臺 |
海安前衛 |
|
13 |
齒輪減速箱 |
1：5 |
1臺 |
標準件 |
|
14 |
擺線針輪減速器 |
1：9 |
1臺 |
標準件 |
|
15 |
蝸輪減速器 |
1：10 |
1臺 |
標準件 |
|
16 |
帶輪組件 |
75V |
1件 |
上海碩博 |
|
17 |
帶輪組件 |
112V |
1件 |
上海碩博 |
|
18 |
帶輪組件 |
150V |
1件 |
上海碩博 |
|
19 |
帶輪組件 |
180V |
1件 |
上海碩博 |
|
20 |
V型帶 |
SPZ（Z）710（700） |
1根 |
上海碩博 |
|
21 |
V型帶 |
SPZ（Z）100（1080） |
1根 |
上海碩博 |
|
22 |
鏈輪組件 |
18齒 |
1件 |
上海碩博 |
|
23 |
鏈輪組件 |
36齒 |
1件 |
上海碩博 |
|
24 |
滾子鏈 |
08A－1×58 |
1條 |
上海碩博 |
|
25 |
滾子鏈 |
08A－1×56 |
1條 |
上海碩博 |
|
26 |
18齒同步帶輪組件 |
節距LP=9.525 |
1件 |
上海碩博 |
|
27 |
28齒同步帶輪組件 |
節距LP=9.525 |
1件 |
上海碩博 |
|
28 |
同步帶 |
節距LP=9.525 |
2根 |
上海碩博 |
|
29 |
支撐底座 |
|
3塊 |
上海碩博 |
|
30 |
變頻電機及NJ0D型轉矩轉速傳感器底座 |
加工件 |
1件 |
上海碩博 |
|
31 |
NJ1D型轉矩轉速傳感器及磁粉制動(加載)器底座 |
加工件 |
1件 |
上海碩博 |
|
32 |
齒輪減速箱底座 |
加工件 |
1件 |
上海碩博 |
|
33 |
擺線針輪減速器底座 |
加工件 |
1件 |
上海碩博 |
|
34 |
蝸輪減速器底座 |
加工件 |
1件 |
上海碩博 |
|
35 |
柱銷 |
加工件 |
40根 |
上海碩博 |
|
36 |
聯接螺栓 |
|
若干 |
GB |
|
37 |
T型螺栓 |
M10 |
若干 |
GB |
|
38 |
活動扳手 |
150mm |
1把 |
GB |
|
39 |
活動扳手 |
250mm |
2把 |
GB |
|
40 |
螺絲刀 |
|
1套 |
GB |
|
41 |
內六角扳手 |
|
1套 |
GB |
|
42 |
拉馬 |
150mm |
1付 |
GB |
|
43 |
機油壺 |
|
1個 |
GB |
|
44 |
橡膠錘 |
|
1把 |
上海碩博 |
|
45 |
小鐵錘 |
|
1把 |
上海碩博 |
|
46 |
接線板 |
|
1個 |
上海碩博 |
|
47 |
尖嘴鉗 |
|
1把 |
上海碩博 |
|
48 |
使用說明書 |
|
1份 |
上海碩博 |
|
49 |
實驗指導書（僅供參考） |
|
1本 |
上海碩博 |
|
50 |
裝箱單 |
|
1張 |
上海碩博 |
